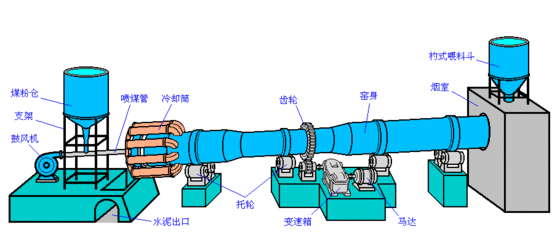

回轉窯基本構造

窯頭部分
窯頭是回轉窯出料部分，直徑大于回轉窯直徑，通過不銹鋼魚鱗片和窯體實現密封，主要組成部分有檢修口、噴煤嘴、小車、觀察孔等部分構成。
窯體部分
它是回轉窯（旋窯）的主體，通常有30~150米長，圓筒形，中間有3~5個滾圈。筒體多由工廠加工成3~10段，由大型卡車運輸到目的地后焊接而成。其中滾圈部分也俗稱（胎環）由鋼水澆鑄而成，滾圈部分窯體由于承重所以比其他部分窯體鋼板稍厚。支撐拖輪，也是窯體的一部分和滾圈對應與地基相連，是整個回轉窯的承重支柱。通常一組托輥，由兩個托輥和兩個擋輪組成?；剞D窯在正常運轉時里面要鋪上耐火磚。
窯尾部分
窯尾部分也是回轉窯的重要組成部分，在進料端形狀類似一個回轉窯的蓋子，主要承擔進料和密封作用。
回轉窯支撐架
1.回轉窯的支撐架可以使我們的回轉窯設備更加的堅固，使其工作的時候不會搖動，穩定生產;
2.回轉窯的支撐架主要是固定我們的回轉窯設備，在其使用的時候能夠防止我們的回轉窯設備變形，大家都知道回轉窯設備如果操作不當會走形的，所以其具備這樣的作用;
3.回轉窯支架可以方便我們回轉窯設備的吊裝等，方便運輸。
預熱塔
也叫預熱器是物料在進入回轉窯之前由回轉窯排出的尾氣余熱來將物料進行初步加熱的設備，多為立式結構。其原理就是將回轉窯窯尾排出的余熱經過裝滿原料的預熱塔實現原料加熱過程。加上預熱塔能有效降低能耗，并且提高成品質量等級。
冷卻機
冷卻機和預熱器相反是回轉窯物料燒成之后迅速降溫的裝置，看起來像一個小型的回轉窯，只是直徑更小更短，不需要鋪設耐火磚，里面由揚料板取代。主要作用是將成品迅速降溫。
輸送帶
輸送帶是回轉窯的物料輸送裝置，在使用過程中，常會出現多種形式的損壞，例如：邊緣分層、潰爛、缺損與開裂；長距離縱向撕裂、深度劃傷、孔洞、大面積磨損、覆蓋膠鼓包或起皮、接頭內在缺陷等。其中縱向撕裂最迫切，邊緣破損最普遍，接頭內在缺陷難避免，修復后使用壽命最關心。
傳統的高溫熱硫化工藝對于長距離的縱向撕裂、長距離邊緣潰爛、邊緣缺損，修復的效果差，而且回轉窯笨重，勞動強度也大。國外多采用新材料解決輸送帶的破損問題，凱斯特90T高固化橡膠修復膏劑或福索恩橡膠修復材料修補。90T有極好的粘著力，粘著與所有橡膠；卓越的彈性，拉伸度可達300% ；出色的抗磨性能，耐磨性能超過熱固化的人造橡膠 ；抗散落性能好，可以在垂直或頭頂上的表面涂抹到1英寸厚，而不會散落；100%固體意味著不會收縮，極好的抗化學腐蝕性能，可以抗很多種化學腐蝕。福索恩是一種新型合成橡膠產品，可以簡單、快速和長久的修復傳送帶，有極好的耐磨性，抗沖擊性及長久耐用性相當于延長傳送帶的使用壽命。宋陵礦山回轉窯網站： http://www.huizhuanyaosl.com
